Obras de Arte Especial

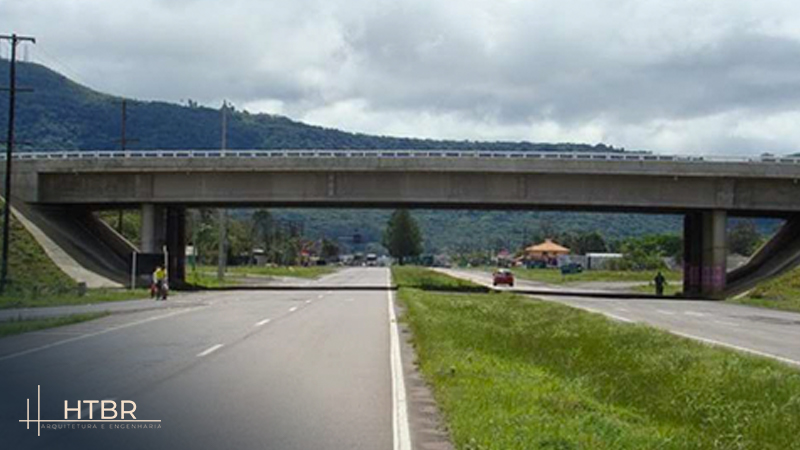

Projeto executivo para construção de Viaduto e Passarela para pedestres integrada sobre linha férrea, com aprovação da concessionária responsável ( FERROBAN)
Levantamentos topográficos em área de 950.000m², sondagens à percussão, projetos executivos de infra, meso e superestrutura, incluindo os Memoriais de Cálculo para um Viaduto com 40m de extensão e largura de 9,20m. Foram previstos 3 (vãos) sendo os extremos com 7,50m e o central com 25,00m.
A estrutura foi projetada em concreto armado moldado “in-loco” e vigas pré-moldadas e protendidas no vão central.

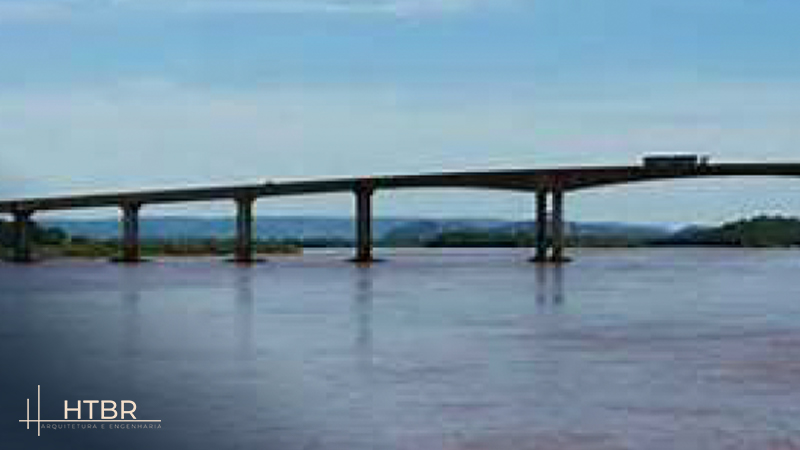

Projeto de Obras de Arte Especiais sobre o Rio Três Pontes.
Foram desenvolvidos os projetos para a elaboração de estrutura de concreto da Obra de Arte Especial, da Ponte sobre o Rio Tres Pontes, Km 12 + 950 – NVH-050, braço da represa de Promissão, com lâmina d´’agua de ate 12 m, com as seguintes características:
- Área total da estrutura: 7.669,69 m² com comprimento de 544 m e largura de 14 m;
- Superestrutura em vigas pré-moldadas de protendido, com vãos de 40 a 66 m e cavaletes moldados “in loco”, em concreto protendido, com vão de 6,0 m e dois balanços de 11,0 m , posicionados nos dois apoios centrais, Fundações em tubulões a ar comprimido e estacões com estacas raiz no fundo, na interface com a rocha.
Elaboração de projeto básico para a implantação de 02 passarelas elevadas e adequação de 01 passarela existente na linha 11/ coral da CPTM.
Os serviços incluíram para cada uma das 3 passarelas, a elaboração de Serviços Topográficos, Levantamento Cadastral e Execução de Sondagens, Estudos de Implantação e Projetos Básicos de Arquitetura, Fundações e Estruturas, Instalações Elétricas, Drenagem, Especificações Técnicas, Levantamento de Quantidades e Critérios de Medição.
Os Projetos foram dotados de rampas e outros mecanismos que permitem e facilitam o acesso e a utilização dos usuários portadores de deficiência.
Características físicas das passarelas projetadas: 1ª - Passarela km 24 (Guaianazes) 458 m2; 2ª - Passarela km 26 (Ferraz de Vasconcelos) 274 m2; 3ª - Passarela km 28 (Ferraz de Vasconcelos) 316 m2.
